Газоочистное оборудование асфальтосмесительных установок предназначено для очистки отходящих из сушильного барабана дымовых газов от пыли перед выбросом их в атмосферу, что необходимо для защиты окружающей среды от загрязнений. По желанию заказчика может быть поставлена традиционная трёхступенчатая система пылеочистки или установлен рукавный фильтр.

Трехступенчатая очистка выходящих из сушильного барабана дымовых газов от пыли осуществляется в предварительной системе очистки, циклонах сухой пылеочистки и в мокром пылеуловителе — скруббере «Вентури». Эффективность пылеулавливания составляет 99,7 — 99,85% в зависимости от вида применяемых материалов.

Высокая эффективность очистки обеспечивается тремя ступенями очистки. Предварительная ступень - задерживает крупные частицы, уменьшает износ оборудования. Вторая ступень - отбирает большую часть пыли и утилизирует ее. Третья ступень - очищает отходящие газы до требуемой нормы, оснащена системой оборотного водоснабжения.

Предварительная ступень

Предназначена для улавливания крупной пыли с целью снижения износа последующего газоходного тракта (циклоны, газоходы, дымосос). Предварительная ступень очистки состоит из прямоточного циклона с пылеуловителем и затвором-мигалкой. Уловленная затвором пыль возвращается в приемную коробку сушильного барабана.

Вторая ступень

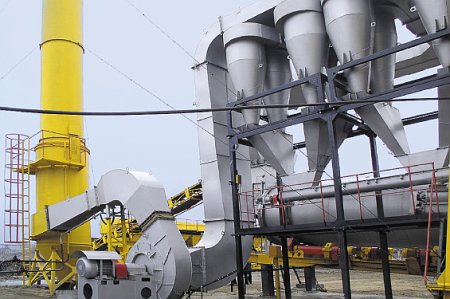

Дымосос, применяемый в системе пылеулавливания в качестве тягодутьевого устройства, засасывает газ с пылью в группу циклонов. На входе в циклоны газ завихряется. Завихрение создает центробежные силы, которые сепарируют пыль в зависимости от веса пылинок. Более тяжелые частицы по стенкам циклонов ссыпаются в шнек и далее через лопастной затвор в элеватор смесительного агрегата. Наиболее легкие частицы пыли, с газом, поднимаясь по оси циклонов вверх, подаются дымососом ко второй ступени очистки - агрегату мокрой газоочистки (трубе "Вентури" ). В блок циклонов так же попадает пыль, отсасываемая от грохота смесительного агрегата.

Третья ступень

Состоит из агрегата мокрой газоочистки, в состав которого входят установка дымососа, оборотная система водоснабжения, труба "Вентури, каплеуловитель, дымовая труба.

Нагнетаемый дымососом газ с пылью попадает в трубу "Вентури", куда через трубопровод и форсунку поступает вода из системы водоснабжения. Орошаемый водой газовый поток направляется в каплеуловитель с тангенциальным входом газов, где запыленный газ окончательно очищается от частиц пыли и выходит через трубу в атмосферу. В трубе "Вентури" осуществляется интенсивное дробление воды движущимся с высокой скоростью газовым потоком. Осаждению частиц пыли на каплях воды способствует высокая относительная скорость между газовым потоком и потоком воды в трубе "Вентури".

Капельки воды с уловленной пылью под действием центробежных сил в каплеуловителе оседают на его внутренних стенках и стекают вниз по корпусу в гидравлический затвор. Из затвора загрязненная вода через трубу стекает в шламоотстойник, состоящий из 3-х отсеков.

Система водоснабжения состоит из электронасоса, трубопроводов, запорной арматуры и фильтров.

• ДС-158 20.02.020 Пылеуловитель
• ДС-185 25.03.000 Каплеуловитель
• ДС-185 20.00.140 Газоход
• ДС-117-2К 20.03.000 Блок циклонов
• ДС-117-2К 20.02.000 Бункер циклонов
• ДС-185 20.05.000 Установка дымососа
• ДС-158 20.00.080 Газоход
• ДС-185 26.10.000 Газоход распылитель
• ДС-185 26.08.000 Система водоснабжения
• ДС-158 20.00.490 Труба
• ДС-158 20.00.500 Труба

Установки рукавного фильтра предназначены для очистки от пыли отходящих дымовых газов из сушильных барабанов асфальтосмесительных установок ДС-185, КДМ-201 и ДС-168 производительностью до 56, 110, 160 т/ч, использующих в качестве топлива природный газ или жидкое топливо.

Установки рукавного фильтра могут быть применены для замены трёхступенчатых систем пылеочистки находящихся в эксплуатации асфальтосмесительных установок производительностью до 56, 110, 160 т/ч (выбросы пыли составляют при этом не более 20 мг/м³) и для комплектации систем пылеочистки различного оборудования с параметрами, соответствующими паспортным данным фильтра.

В случае установки рукавного фильтра роль газоочистительного оборудования выполняют предварительная ступень очистки, установленная на сушильном барабане, и непосредственно рукавный фильтр, предназначенный для очистки отходящих из сушильного барабана дымовых газов от пыли перед выбросом их в атмосферу.

Комплектность поставки определяется потребителем в каждом конкретном случае.

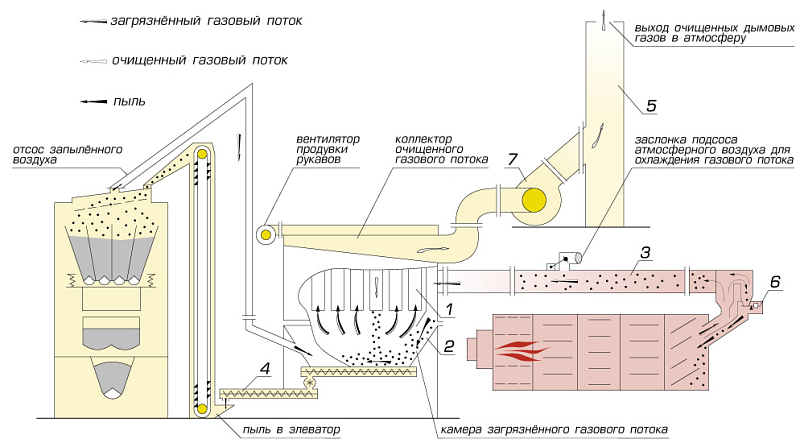

В состав установки рукавного фильтра входит:

• 1 – блок фильтра (с теплоизоляцией);
• 2 – блок бункера (с теплоизоляцией);
• 3 – система газоходов, соединяющих рукавный фильтр с сушильным барабаном, дымососом и дымовой трубой;
• 4 – шнек для транспортировки уловленной пыли к элеватору;
• 5 – дымовая труба;
• 6 – ПСО (предварительная ступень очистки);
• 7 – установка дымососа;
• электрооборудование (клеммная коробка, кабельная продукция от кабины оператора до блока тканевого фильтра);
• преобразователь частоты (применяемый для плавного пуска и регулировки вращения сушильного барабана);
• шкаф управления;
• компрессор с пневмосистемой;
• опоры, площадки, лестницы, перила.
